Moln

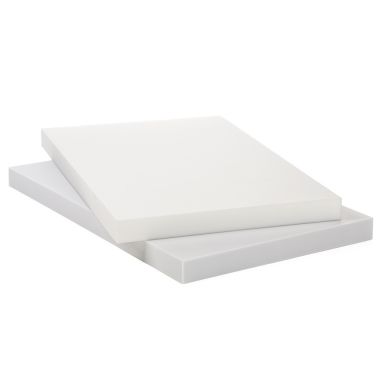

Absorvente acústico Basotect, deflectores de 800 x 500mm (50mm espessura).
Auto-instalável, montagem: colado ou suspenso; venda em unidades!
Espuma acústica Basotect®, cor branco, cinzenta pérola our RAL, Classificação ao fogo: M1, Bs1d0.
Galgar
O que é?
O deflecto acústico MOLN é um absorvente acústico ignífugo, com uma concepção simples e eficaz, especialmente indicado para solucionar os problemas de eco e alta reverberação em: restaurantes, salas de aula, escritórios, bibliotecas, polidesportivos, indústria em geral, etc.
É fabricado com espuma acústica ignífuga Basotect® de alta qualidade, que combina uma alta eficácia de absorção sonora com um comportamento face ao fogo da classe M1, Bs1d0.
Foi concebido para ser um deflector acústico muito polivalente, combinando duas tipologias de instalação - colado ou suspenso - apresentando até 5 opções de montagem diferentes.
As proporções foram definidas para se obter o melhor equilíbrio na relação custo/absorção acústica, com um sistema de montagem auto-instalável para se obter um produto simples, utilizável e com o melhor rendimento.
® Marca registada de BASF SE
Importante!
Deflector absorvente acústico Basotect com classificação de reacção ao fogo: Classe B,s1-d0 (ignífugo).
Preparado para ser instalado em locais públicos. (Satisfaz as exigências do CTE).
Para que é que serve?
O MOLN, é a solução de acondicionamento acústico auto-instalável e sem obras, especialmente concebida para solucionar os problemas de eco e alta reverberação (ruído) habitualmente existentes em: bares, restaurantes, salas de aula, escritórios, bibliotecas, polidesportivos, indústria e em geral, para recintos com reverberação excessiva, onde se exija, além de uma elevada absorção acústica, a satisfação das exigências de reacção ao fogo para locais de afluência pública.
Cria um ambiente acústico confortável, tranquilo e relaxante.
Que formato é que tem?

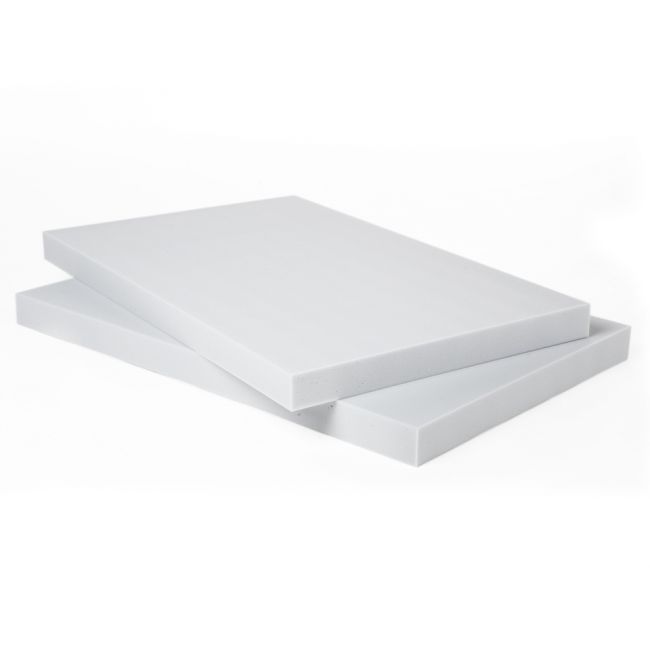

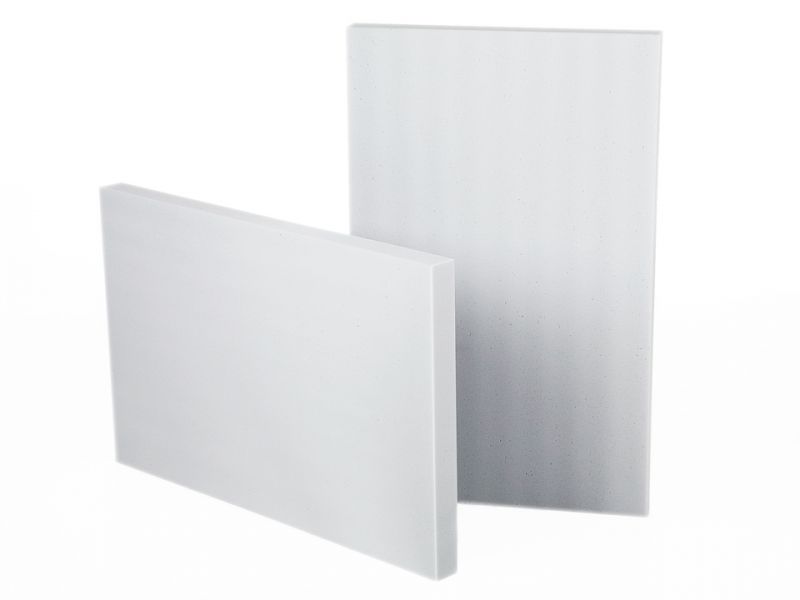

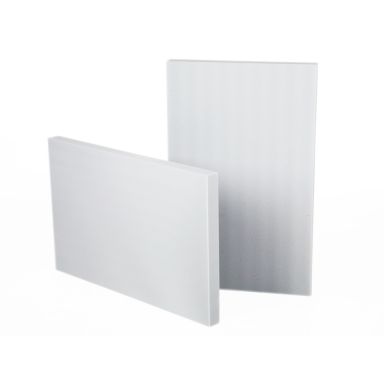

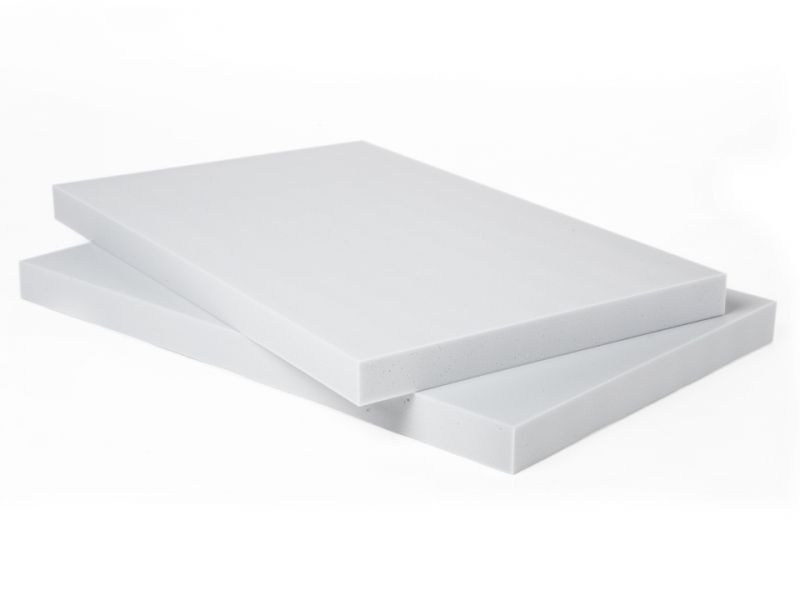

- Painéis de: 800mm x 500mm x 50mm espessura.
- Cor: Cinza claro, branco ou pintado (cartão RAL)
- Venda em unidades: Sup. de cobertura = 0,4 m2
- Embalagem habitual: De acordo com as unidades (200g / ud.)
Opção de cor: pintado
Os painéis acústicos são pintados na cor escolhida pelo cliente de acordo com a tabela de cores RAL.
Na seção "Cor: Pintado" você encontrará informações detalhadas sobre as características desta opção.
Desconto por quantidade:
EURO / UD. | Cinzenta | Branco | Pintado |
---|---|---|---|
01 a 29 un. | 21,90 € | 29,50 € | 51,85 € |
30 a 69 un. | 21,45 € | 28,90 € | 50,80 € |
+ de 70 un. | 21,00 € | 28,35 € | 49,60 € |
Como é que se instala?
É auto-instalável, sem necessidade de obras; o deflector acústico Moln pode ser colado directamente com o nosso Skac Adhesive, ou suspenso com o sistema de ancoragens Galgar.
Consulte o separador "Instalação" para encontrar informações detalhadas sobre as diferentes opções de montagem.
Qual a quantidade de que necessito?
O conceito "auto-instalável" não faz apenas referência à montagem, mas também lhe oferece um guia simplificado para que possa conhecer a quantidade ideal, de acordo com o grau de conforto desejado e sem necessidade de cálculos acústicos complexos.
Para simplificarmos o resultado, definimos três graus de conforto:
Vivo | grau com menor quantidade de absorvente acústico; pensado para recintos em que se deseje manter um ambiente com uma ligeira vivacidade, tais como bares, cafetarias, polidesportivos, salas desportivas, indústria. |
---|---|
Médio | grau standard, equilíbrio entre quantidade e grau de absorção; definido para se conseguir um nível de conforto adequado para se manterem conversas sem necessidade de elevação da voz em restaurantes, salas de aula, etc. |
Ténue | grau de maior absorção acústica, para se alcançar o menor nível de reverberação; preparado para recintos em que se deseje ter um ambiente acústico mais aprazível e privado em: restaurantes, bibliotecas, escritórios. |
Para salas com tectos até 4m de altura é recomendável o uso da tipologia de colagem; para alturas superiores, recomenda-se a instalação dos deflectores acústicos suspensos.
Montagem: COLADO.
A tabela seguinte indicar-lhe-á a % de superfície necessária a cobrir com absorvente acústico, em função da altura da sala e do grau de conforto.
Altura / Grau | Vivo | Médio | Ténue |
---|---|---|---|
até 3m | 25 % | 40 % | 55 % |
até 4m | 35 % | 50 % | 65 % |
até 5m | 45 % | 60 % | 75 % |
As unidades de deflector acústico Moln necessárias serão o resultado da divisão da superfície a cobrir resultante por 0,4m2 (superfície que um deflector Moln ocupa).
Exemplo prático: Restaurante com área de comensais de 50m2, altura do tecto de 3m. Grau de conforto acústico desejado: 'Médio'.
Superfície a cobrir = 50m2 x 40% = 20m2 de absorvente acústico.
Unidades necessárias = 20m2/0,4m2 50 un. Moln a instalar.
Montagem: SUSPENSO.
Nesta tipologia de montagem, o cálculo é efectuado de acordo com as dimensões da sala (Largura x Comprimento) e o grau de conforto desejado.

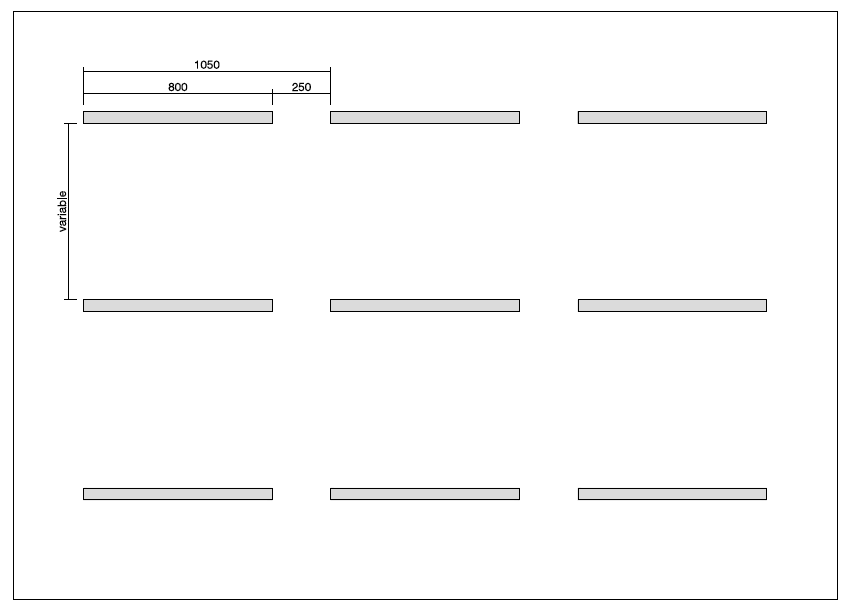

Por predefinição, configuram-se linhas de painéis suspensos com uma separação de 25cm entre painéis (módulos de 80cm + 25cm), paralelamente à maior dimensão da sala.
Em função do grau de conforto desejado, modular-se-á a distância entre as diferentes linhas de acordo com:
- Vivo: uma separação de 120cm entre linhas de painéis.
- Médio: uma separação de 80cm entre linhas de painéis.
- Ténue: uma separação de 50cm entre linhas de painéis.
Exemplo prático: Restaurante com uma área de comensais de 5m x 10m. Grau de conforto acústico desejado: 'Médio' -> separação entre linhas = 80cm.
Nº de Painéis em cada linha (ao longo da dimensão 10m): 1.000cm/(80cm + 25cm) = 9,5 => 9 painéis em cada linha.
Nº de linhas (na dimensão de 5m): 500cm/80cm = 6,25 => 6 linhas.
Total painéis suspensos = 9 painéis x 6 linhas = 54 deflectores acústicos Moln.
Os cálculos de quantidade indicada acima é um guia de seleção simplificada. Se você tem alguma dúvida ou se você deseja que os nossos especialistas em acústica fazer-lhe uma proposta personalizada, por favor contacte-nos!.
Diga-nos que tipo de quarto é, o tamanho / altura e vamos fazer-lhe uma proposta adequada para o fornecimento de painéis acústicos.

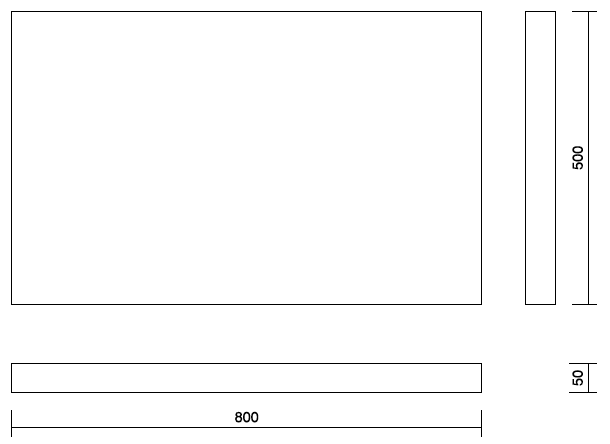

Características físicas | Desenho técnico | |
---|---|---|
Descrição:Painel absorvente acústico Material: Espuma acústica Basotect® G Composto: Resina de melanina de célula aberta Cor: Branco ou Cinzenta pérola Densidade: 9 Kg/m3 (ISO 845) Resist. Compressão: 5-10 kPa (ISO 3386-1) Resist. Tracção: >90 kPa (ISO 1798) Resist. ao fogo:
|
® Marca registada da BASF SE
Absorção acústica
Coeficientes de absorção em bandas de oitava (ISO 354):
Montagem | 125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz |
---|---|---|---|---|---|---|
Colado | 0.24 | 0.42 | 0.75 | 0.97 | 1.01 | 1.02 |
Suspenso | 0.28 | 0.54 | 0.96 | 1.15 | 1.19 | 1.19 |
* os coeficientes de absorção em terços de oitava estão disponíveis na ficha do produto.
Coeficientes globais [Colado] [Suspenso]:
NRC | 0.85 [ASTM C423] | 1.00 [ASTM C423] |
---|---|---|
SAA | 0.87 [ASTM C423-09a] | 0.98 [ASTM C423-09a] |
α mid | 0.97 [DB-HR] | 1.00 [DB-HR] |
α w | 0.85 | 1.00 |
Classe | B [ISO 11654] | A [ISO 11654] |
DOWNLOADS:
O painel absorvente acústico MOLN pode ser instalado em duas modalidades:
- Colado: aplicando o nosso adesivo acústico Skac Adhesive. (1 cartucho cada 6 painéis).
- Suspenso: utilizando o sistema de ancoragens Galgar (1 par em cada deflector*).
* Se a instalação for efectuada no modo 'nuvem' serão necessários 2 pares por cada unidade.
Em geral, para tectos com uma altura inferior a 4 metros, recomenda-se a utilização da montagem colada; para tectos com uma altura superior a 4 metros, é recomendável que se instalem os deflectores suspensos.
Montagem: COLADO. |
---|
Pode ser montado tanto em sentido horizontal como vertical. Em qualquer caso, é recomendável que o produto não fique ao alcance do público, para que fique preservado de eventuais imperfeições. As unidades resultantes a instalar serão distribuídas de maneira uniforme ao longo de toda a superfície a tratar (tecto e/ou paredes); as placas podem ser instaladas de forma isolada ou formando agrupamentos de 4-6 unidades, de acordo com a conveniência. Acessório a adicionar: SKAC ADHESIVE, 1 cartucho por cada 6 un. Moln. |
Montagem: SUSPENSO. |
---|

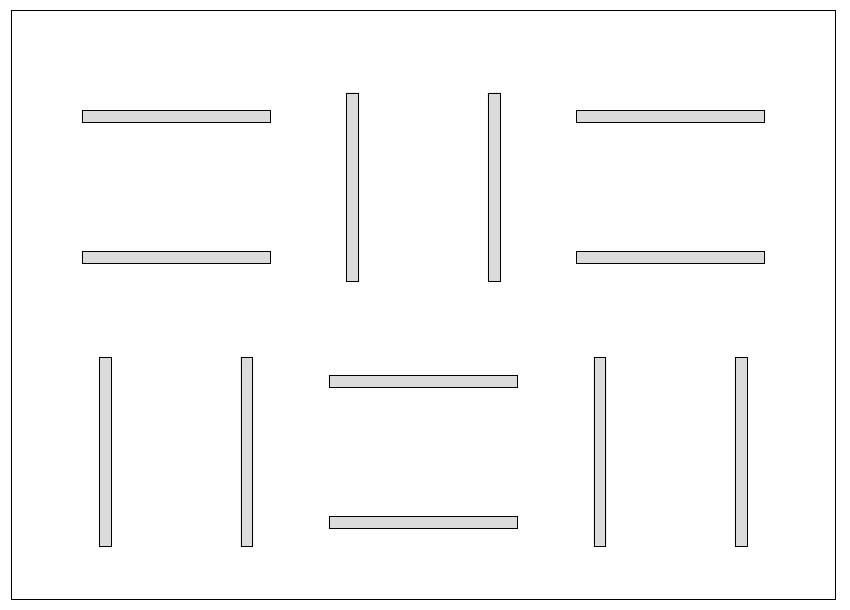

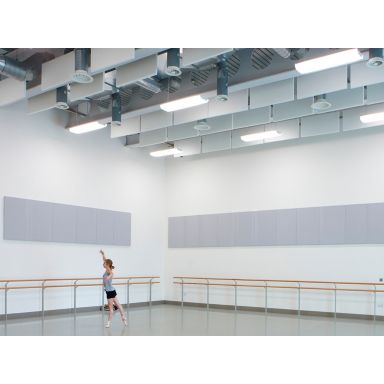

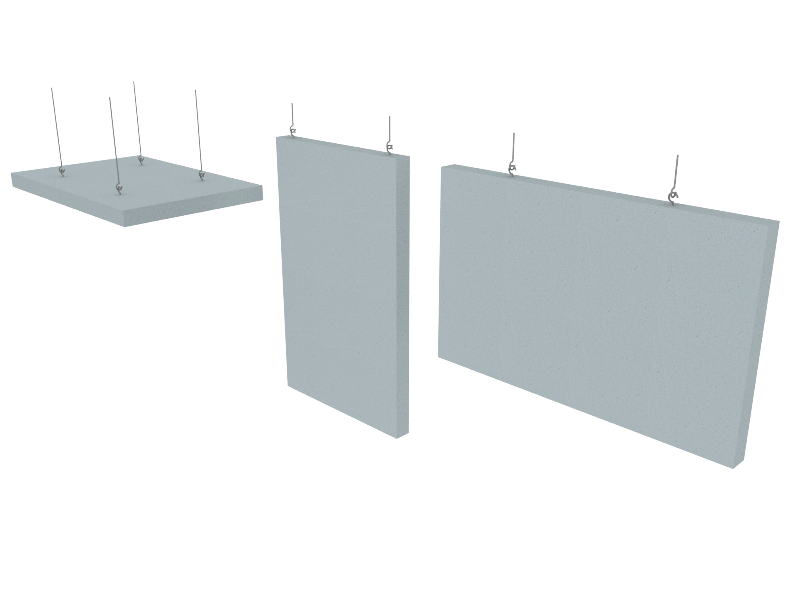

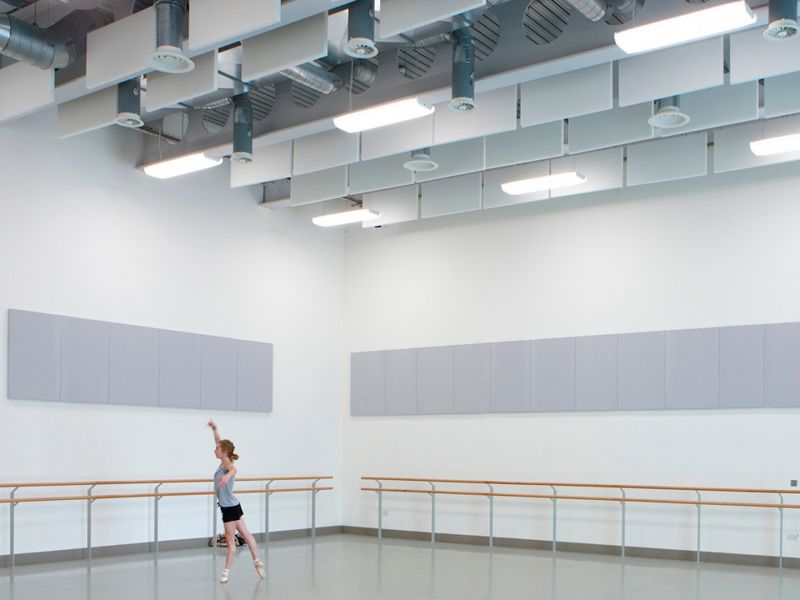

Esta modalidade de instalação é recomendada para recintos de grande volume e tectos altos como, por exemplo: polidesportivos, bibliotecas, salas de aula, ginásios, pavilhões industriais, etc. Acessório a adicionar: GALGAR, 1 par por cada deflector Moln. Três variantes de instalação (da direita para a esquerda na imagem): horizontal, vertical e nuvem. Diferentes padrões estéticos para distribuição das linhas de deflectores suspensos: |
Os painéis acústicos são pintados com pintura à prova de fogo, através de uma técnica exclusiva desenvolvida para não alterar o desempenho acústico do painel, evitando a perda usual de capacidade de absorção que ocorre com as técnicas tradicionais de pintura. |
Especificações da pintura - Skum Acoustics
- · Pintura à prova de fogo: Classe A, s2-d0.
- · Acabamento: cetim.
- · Mantém o desempenho acústico.
- · Disponível para escolher a cor de acordo com o cartão RAL.
Como encomendar os painéis pintados?
- 1. Faça um pedido com o total de painéis pintados que você deseja (pedido mínimo de 20 peças).
- 2. Envie-nos um email indicando o número do seu pedido e a referência do RAL* que você deseja.
- * É possível combinar cores diferentes na mesma ordem (mínimo de 10 unidades por cor).
Tabela de cores | |||
---|---|---|---|
Abaixo, uma pequena seleção de painéis pintados de acordo com a tabela de cores RAL. | |||
RAL1001 | RAL1015 | RAL1018 | RAL2008 |
RAL3003 | RAL3017 | RAL3028 | RAL4006 |
RAL5015 | RAL5018 | RAL5019 | RAL5024 |
RAL6017 | RAL6019 | RAL6029 | RAL6034 |
RAL7011 | RAL7045 | RAL8017 | RAL9004 |
Atenção: Por favor tenha em mente que as cores apresentadas podem variar dos painéis reais, dependendo das propriedades específicas do seu monitor.
