Moln

Ref: SKLC006-G

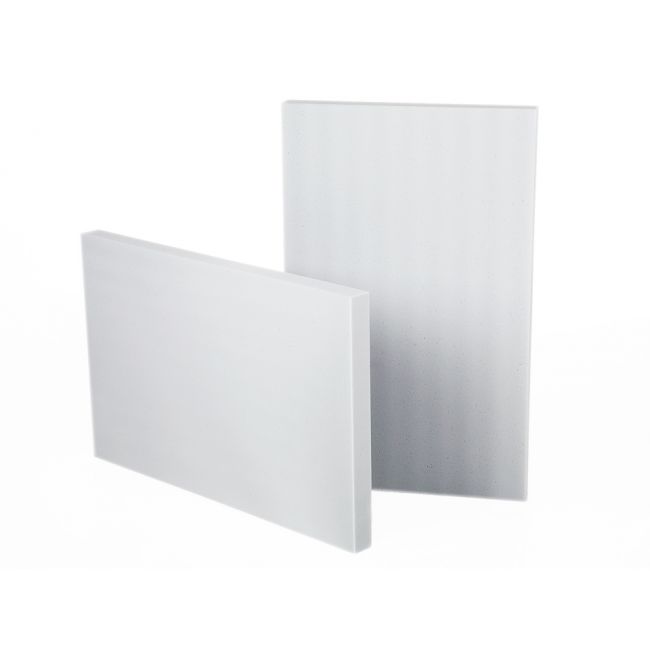

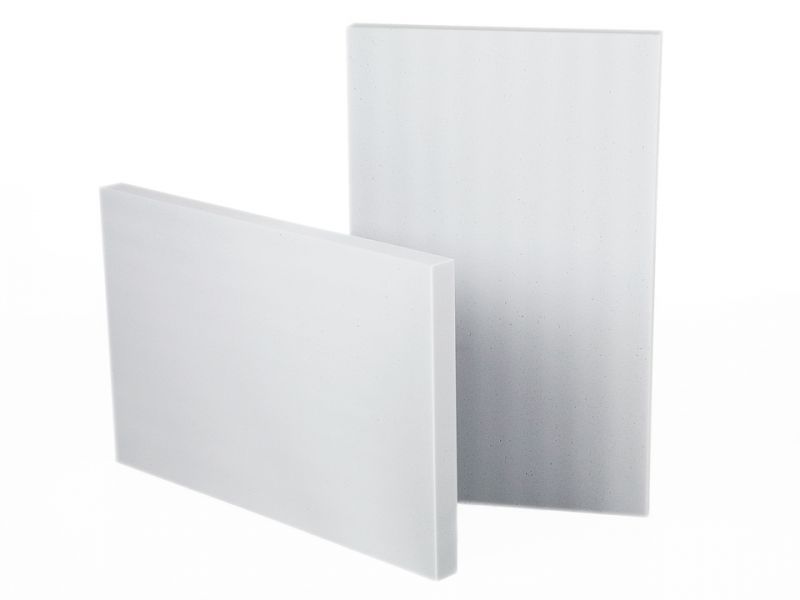

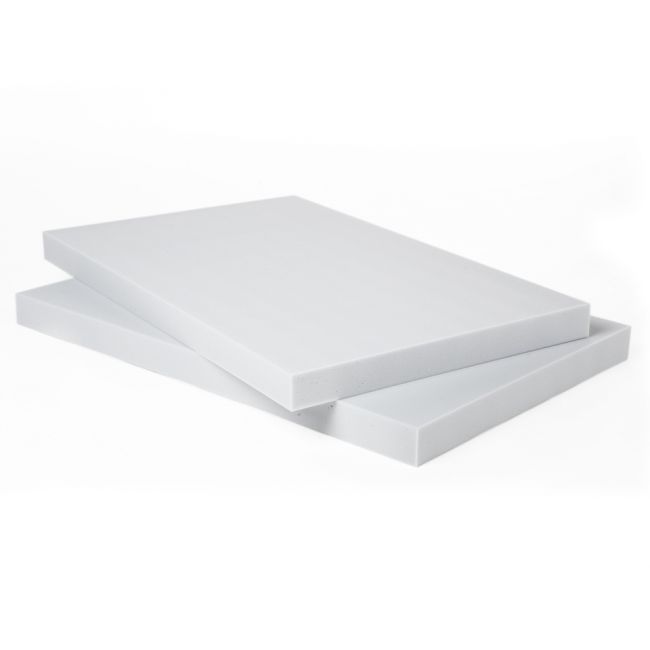

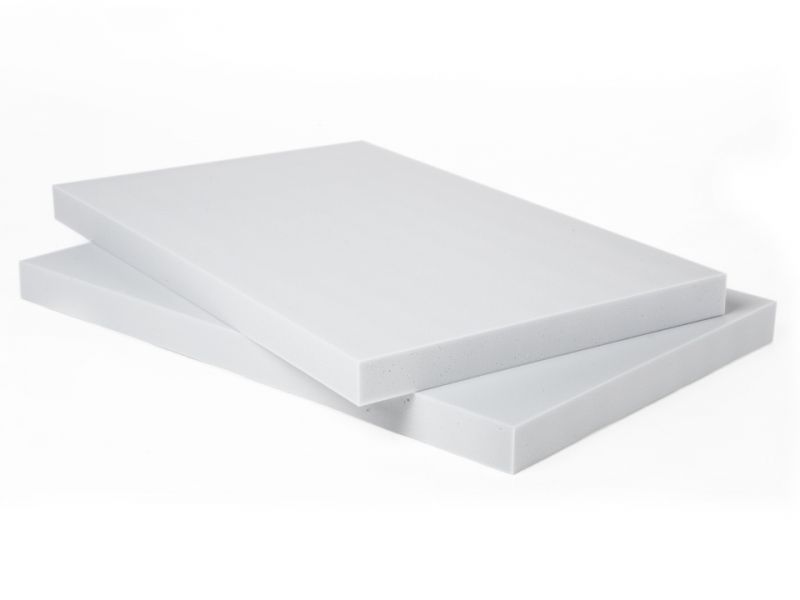

Absorbent acústic Basotect, bafles de 800 x 500mm (50mm espessor).

Auto-instal·lable, muntatge: encolat o suspès; venda en unitats!

Escuma acústica Basotect®, color blanc, gris perla o RAL, Classe Bs1d0.

Opcions seleccionades:
CanviarTancar
21,90 €
Impostos inclosos
Color
Quantitat
Disponible

Accessoris

Què és?

El bafle acústic MOLN és un absorbent acústic ignífug, amb un disseny simple i eficaç, especialment indicat per solucionar els problemes de ressò i alta reverberació en: restaurants, aules, oficines, biblioteques, poliesportius, indústria en general...

Està fabricat amb escuma acústica ignífuga Basotect® de gran qualitat, que combina una alta eficàcia d'absorció sonora amb un comportament davant el foc de Classe B,s1-d0.

Ha estat concebut per ser un bafle acústic molt polivalent, combinant dues tipologies d'instal·lació: encolat o suspès, presenta fins a 5 opcions diferents de muntatge.
Les proporcions han estat definides per obtenir el millor equilibri en la relació cost / absorció acústica, amb un sistema de muntatge auto-instal·lable per obtenir un producte simple, molt usable i amb el millor rendiment.

® Marca registrada de BASF SE

¡Important!

Bafle absorbent acústic Basotect amb classificació de reacció al foc: Classe B,s1-d0 (ignífug).
Apte per a la seva instal·lació en locals públics. (Compleix les exigències del CTE).

Per a que serveix?

MOLN, és la solució de condicionament acústic auto-instal·lable i sense obres, especialment dissenyada per resoldre els problemes de ressò i alta reverberació (soroll) existents habitualment en: bars, restaurants, aules, oficines, biblioteques, poliesportius, indústria… en general, per a recintes amb excessiva reverberació, on es requereixi, a més d'una elevada absorció acústica, complir amb les exigències de reacció al foc per a locals de pública concurrència.

Crea un ambient acústic confortable, tranquil i relaxant.

Quin format té?

  • Panellls de: 800mm x 500mm x 50mm espessor.
  • Color: Gris perla, Blanc o Pintat (RAL a escollir)
  • Venda per unitats: Sup. de cobertura = 0,4 m2
  • Embalatge habitual: Segons unitats (200g / ut.)

Opció color : Pintat

Els panells acústics són pintats en el color escollit pel client segons carta de colors RAL.

A la pestanya "Color : Pintat" trobaràs informació detallada de les característiques d'aquesta opció.

Descompte per quantitat:

EURO / UD.GrisBlancPintat
01 a 29 uts. 21,90 € 29,50 € 51,85 €
30 a 69 uts. 21,45 € 28,90 € 50,80 €
+ de 70 uts. 21,00 € 28,35 € 49,60 €

Com s'instal·la?

És auto-instal·lable, sense necessitat d'obres; el bafle acústic Moln pot ser encolat directament amb el nostre Skac Adhesive o suspès, amb el sistema d'ancoratges Galgar.
Consulta la pestanya 'Instal·lació' per trobar informació detallada de les diferents opcions de muntatge.

Quant necessito?

El concepte 'auto-instal·lable' no només fa referència al muntatge, sinó que t'oferim una guia simplificada perquè puguis conèixer la quantitat idònia, segons el grau de confort desitjat i sense necessitat de complexos càlculs acústics.

Per simplificar el resultat, hem definit tres graus de confort:

Viu grau amb menor quantitat d'absorbent acústic; pensat per a recintes que desitgen mantenir un ambient amb lleugera vivesa com: bars, cafeteries, poliesportius, sales esportives, indústria.
Mitjà grau estàndard, equilibri entre quantitat i grau d'absorció; definit per aconseguir un nivell de confort adequat per mantenir converses sense elevar la veu en restaurants, aules...
Tènue grau de major absorció acústica, per aconseguir el menor nivell de reverberació; apte per a recintes que desitgen obtenir un ambient acústic més afable i privat en: restaurants, biblioteques, oficines.



Per a sales amb sostres fins a 4m d'altura és recomanable usar la tipologia encolat; per a altures superiors, es recomana instal·lar els bafles acústics suspesos.

Muntatge: ENCOLAT

La següent taula t'indicarà el % de superfície necessària a cobrir amb absorbent acústic, en funció de l'alçada de la sala i el grau de confort.

Alçada / GrauViuMitjàTènue
fins 3m 25 % 40 % 55 %
fins 4m 35 % 50 % 65 %
fins 5m 45 % 60 % 75 %

Les unitats de bafle acústic Moln necessàries seran el resultat de dividir la superfície a cobrir resultant, entre 0,4m2 (superfície que ocupa un bafle Moln).


Exemple pràctic: Restaurant amb àrea de comensals de 50m2, altura de sostre de 3m. Grau de confort acústic desitjat: 'Mitjà'.
Superfície a cobrir = 50m2 x 40% = 20m2 d'absorbent acústic.
Unitats necessàries = 20m2 / 0,4m2 = 50 unitats Moln a instal·lar.

Muntatge: SUSPÈS

En aquesta tipologia de muntatge, el càlcul s'efectua segons les dimensions de la sala (Ample x Llarg) i el grau de confort desitjat.

Per defecte, es configuren lineals de panells suspesos amb una separació de 25cm entre panells (mòduls de 80cm + 25cm), en paral·lel a la dimensió més gran de la sala.
En funció del grau de confort desitjat, es modularà la distància entre els diferents lineals segons:

  • Viu: una separació de 120cm entre lineals de panells.
  • Mitjà: una separació de 80cm entre lineals de panells.
  • Tènue: una separació de 50cm entre lineals de panells.

Exemple pràctic:: Restaurant amb un àrea de comensals de 5m x 10m. Grau de confort acústic desitjat: 'Mitjà' -> separació entre lineals = 80cm.
Nº Panells en cada lineal (al llarg de la dimensió 10m): 1000cm / (80cm + 25cm) = 9,5 => 9 panells en cada lineal.
Nº de lineals (en la dimensió de 5m): 500cm / 80cm = 6,25 => 6 lineals.
Total panells suspesos = 9 panells x 6 lineals = 54 bafles acústics Moln.

Els càlculs de quantitat a dalt indicats són una guia de selecció simplificada. Si tens qualsevol dubte, o desitges que els nostres tècnics acústics et facin una proposta personalitzada, contacta amb nosaltres!.

Indica'ns quin tipus de local es tracta, dimensions / alçada i et farem una proposta adequada per al subministrament dels panells acústics, fins i tot una solució 'claus en mà' (amb instal·lació) si així ho desitges.

Característiques físiques

Dibuix tècnic

Descripció: Bafle absorbent acústic
Material: Escuma acústica Basotect® G
Composició: Resina de melanina de cel·la oberta
Color: Blanc o Gris perla
Densitat: 9 Kg/m3 (ISO 845)
Rest. Compressió: 5-10 kPa (ISO 3386-1)
Rest. Tracció: >90 kPa (ISO 1798)
Resist. al foc:
  • B1 (DIN 4102-1)
  • M1 (NF P 92-507)
  • Clase 1 (BS 476/7)
dibuix tècnic panell Moln

® Marca registrada de BASF SE

Absorció acústica

Coeficients d'absorció en bandes d'octava (ISO 354):

Muntatge125 Hz250 Hz500 Hz1 kHz2 kHz4 kHz
Encolat 0.24 0.55 0.90 1.00 1.01 1.03
Suspès 0.59 0.89 0.95 1.03 1.03 1.05

* disponibles a la fitxa de producte els coeficients d'absorció en terços d'octava.

Coeficientes globales [encolat] [suspès]:

NRC 0.85 [ASTM C423] 1.00 [ASTM C423]
SAA 0.87 [ASTM C423-09a] 0.98 [ASTM C423-09a]
α mid 0.97 [DB-HR] 1.00 [DB-HR]
α w 0.85 1.00
Clase B [ISO 11654] A [ISO 11654]

El Bafle absorbent acústic MOLN pot ser instal·lat en dues modalitats:

  • Encolat: aplicant el nostre adhesiu acústic Skac Adhesive. (1 cartutx cada 6 panells).
  • Suspès: emprant el sistema d'ancoratges Galgar (1 parella a cada bafle*).

* Si la instal·lació és en format 'núvol' seran necessàries 2 parelles per cada unitat.

En general, per a sostres amb una altura inferior a 4 metres, es recomana emprar el muntatge encolat; per a sostres d'altura superior a 4 metres, és recomanable instal·lar els bafles suspesos.

Muntatge: ENCOLAT.

Pot ser muntat tant en sentit horitzontal com en vertical. En qualsevol cas, és recomanable que el producte no es trobi a l'abast del públic, per preservar-ho de possibles desperfectes.

Les unitats resultants a instal·lar seran distribuïdes de forma uniforme al llarg de tota la superfície a tractar (sostre i/o parets); les plaques poden instal·lar-se de forma aïllada o bé formant agrupacions de 4-6 unitats, segons convingui.

Accessori a afegir: SKAC ADHESIVE, 1 cartutx per cada 6 unitats Moln.

Muntatge: SUSPÈS.

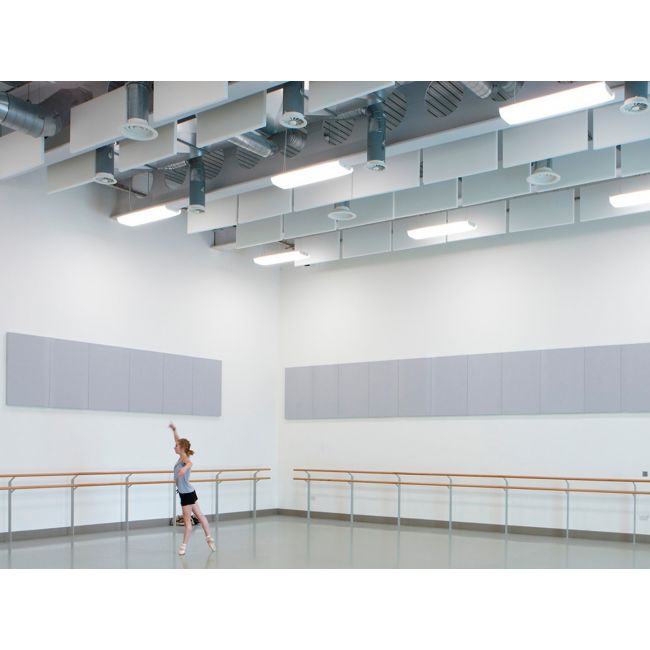

Aquesta modalitat d'instal·lació està recomanada per a recintes de gran volum i sostres alts, com són: poliesportius, biblioteques, aules, gimnasos, naus industrials...

Accessori a afegir: GALGAR, 1 parella per cada bafle Moln.

Tres variants d'instal·lació (de dreta a esquerra en la imatge): horitzontal, vertical i núvol.

Detall - Bafle acústic MOLN Suspès

Diferents patrons estètics per distribuir els lineals de bafles suspesos:

Detall - MOLN Suspès - lineal
Detall - MOLN Suspès - tresbolillo
Opció de color : PANELLS ACÚSTICS PINTATS
SKAC - Color spin Els panells acústics són pintats amb pintura ignífuga, mitjançant un procés exclusiu desenvolupat per no alterar les propietats acústiques del panell, evitant així l'habitual pèrdua de capacitat d'absorció que ocorre amb les tècniques tradicionals de pintat.

Especificacions de pintat - Skum Acoustics

  • · Pintura ignífuga: classe A,s2-d0.
  • · Acabat: setinat.
  • · Manté el rendiment acústic.
  • · Possibilitat d'escollir color segons carta RAL.

Com demanar els panells pintats?

  • 1. Tramita una comanda amb el total de panells pintats que desitges (comanda mínima 20 unitats).
  • 2. Envia'ns un email indicant el teu numero de comanda i la referencia/s* RAL que desitges.
  • * Pots combinar diferents colors en una mateixa comanda (mínim 10 unitats per color).
Carta de colors

A continuació, una petita selecció de panells pintats segons carta de colors RAL.

RAL1001 RAL1015 RAL1018 RAL2008
RAL1001 RAL1015 RAL1018 RAL2008
RAL3003 RAL3017 RAL3028 RAL4006
RAL3003 RAL3017 RAL3028 RAL4006
RAL5015 RAL5018 RAL5019 RAL5024
RAL5015 RAL5018 RAL5019 RAL5024
RAL6017 RAL6019 RAL6029 RAL6034
RAL6017 RAL6019 RAL6029 RAL6034
RAL7011 RAL7045 RAL8017 RAL9004
RAL7011 RAL7045 RAL8017 RAL9004

Atenció: Els colors mostrats poden variar el to real en funció de la configuració específica del teu monitor.
